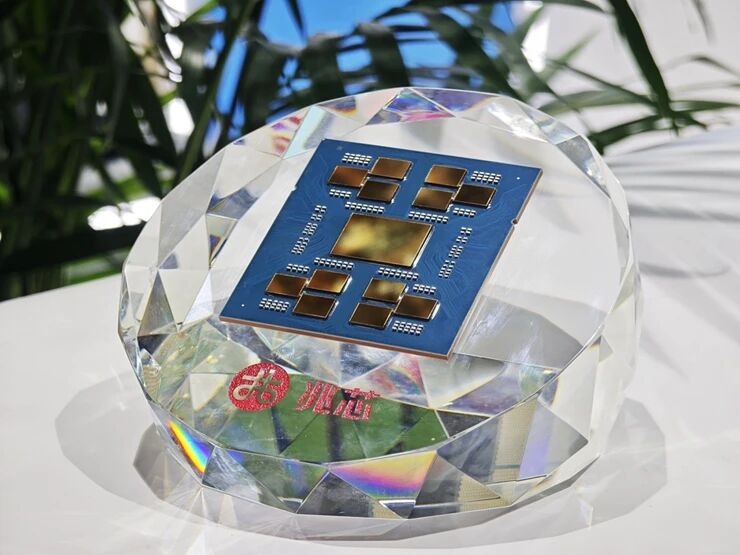

开胜KH-50000系列采用了Chiplet（芯粒）封装技术，单颗处理器可集成12个CPU Die，提供了96核和72核两款产品，基础频率为2.2GHz（96核版本）/2.6GHz（72核版本），最高工作频率3.0GHz，均拥有最高384MB三级缓存，计算密度相较上一代产品开胜KH-40000系列（单路最高32核）实现了显著提升。新一代产品支持双路或四路高效扩展互连，单台服务器最多可搭载4颗KH-50000处理器，借助全新一代自研ZPI 5.0技术，以更高的数据带宽、更低的延迟与功耗，支持构建最高384核心的高性能算力平台。

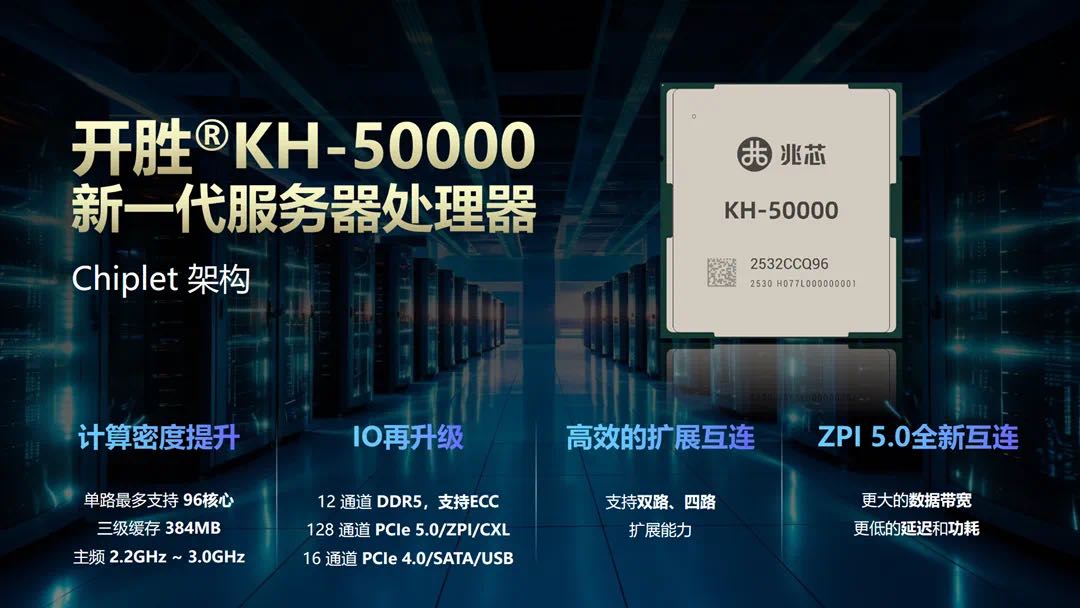

开胜KH-50000系列支持12通道DDR5 5200 ECC内存，最大容量3TB；提供了128路PCIe 5.0（支持CXL及自研ZPI互连），16路PCIe 4.0，以及4路USB 3.2 Gen2和12路SATA 3.2高速接口；支持自研SM2、SM3和SM4国密加速指令，以及安全启动、密钥管理等安全技术，并进一步增强服务器RAS（可靠性、可用性和可维护性）功能；搭载了国民技术第四代可信计算方案，满足中国GM/T 0012-2020密码模块要求，并符合TPM 2.0（SPEC 1.59）国际标准。

此外，开胜KH-50000系列持续兼容x86指令集，支持SSE4.2、AVX、AVX2扩展指令，支持CPU和IO虚拟化技术，适配银河麒麟、统信、中科方德等主流服务器操作系统，持续完善自主x86产业生态。

开先KX-7000N是兆芯面向端侧AI应用的新款处理器，在KX-7000的创新成果基础上，异构集成了高性能NPU，基于高性能架构，并具备强大算力，可显著提升端侧AI处理性能和使用体验。据推测，开先KX-7000N就是在之前的开先KX-7000基础上加入了NPU模块。

基于开先KX-7000N处理器的兆芯AI PC产品方案能够为用户提供高效的端侧大模型推理能力，满足个人AI助手、政企智慧办公、智慧教育、内容创作等场景和应用需求。同时支持主流AI框架与模型部署，实现了语音识别、图像生成、大语言模型等AI应用的本地离线实时运行，同时显著降低系统延迟与能耗，具有自主安全、高性能、低成本、灵活开发等优势和特点。

开胜KH-50000系列将接替开胜KH-40000系列，单路最多配备96核心，具有384MB的L3缓存，频率在2.2GHz至3.0GHz之间。同时还支持12通道DDR5 ECC内存，提供了128条PCIe 5.0通道，支持CXL和ZPI 5.0互连，另外还有16条PCIe 4.0/SATA/USB通道。此外，新一代服务器处理器具备扩展双路、四路的能力。

兆芯没有透露开胜KH-50000系列采用的是什么架构，不过从参数规格来看，对标AMD EPYC产品组合。

据TomsHardware报道，祥硕科技和威锋电子表示，都在开发USB4 v2.0控制器，预计两年内发布。其中祥硕科技还在为AMD开发芯片组，而USB4 v2.0控制器计划在2026年末推出。威锋电子的进度要慢一些，打算在2027年推出。

即便祥硕科技和威锋电子发布了USB4 v2.0控制器，也不代表马上会被主板和笔记本电脑制造商采用。这些控制器还需要先通过USB-IF和PCI-SIG的认证程序，然后必须通过主板及PC制造商的认证，这些流程都需要时间。

USB-IF协会在2022年10月推出了USB4 v2.0规范，得益于PAM3信号编码机制的全新物理层架构，实现了最高80 Gbps（10GB/s）的数据传输速率。更新后，USB4的最大带宽将翻倍，让高性能显示器、存储和各种USB集线器/扩展坞受益。此外，USB-C及PD供电规范也得到了更新，已做好相关的配套工作。

USB4 v2.0规范完全兼容最新的DisplayPort 2.1，在不需要压缩的情况下，支持240Hz刷新率的4K显示器，并为其供电。USB4 v2.0还可以配置为非对称编码异步传输模式，意思是利用3Tx+1Rx的非对称模式，主机可以输出120 Gbps，从设备返回主机为40 Gbps，支持DisplayPort 2.0/2.1最高规格的UHBR20。

预览var tableid = settableid(); document.write(''); Table().init({ title: "历代USB版本", header: ["USB版本","最大传输速度","代号","最大输出电流"], width: '92%', columnWidth: 'MAX', //表格单元宽度，"MAX"最大内容显示，""AVG"平均，"AUTO"自动，指定[15,16,20] id: tableid, data: [ ["USB 1.0","1.5Mbps（0.192MB/s）","Low Speed","5V/500mA"], ["USB 1.1","12Mbps（1.5MB/s）","Full Speed","5V/500mA"], ["USB 2.0","480Mbps（60MB/s）","Hi-Speed","5V/500mA"], ["USB 3.0","5Gbps（625MB/s）","SuperSpeed","5V/900mA"], ["USB 3.1 (Gen 1)","5Gbps（625MB/s）","SuperSpeed","5V/900mA"], ["USB 3.1 (Gen 2)","10Gbps（1250MB/s）","SuperSpeed+","20V/5A"], ["USB 3.2 (Gen 1)","5Gbps（625MB/s）","SuperSpeed","5V/900mA"], ["USB 3.2 (Gen 2)","10Gbps（1250MB/s）","SuperSpeed+","20V/5A"], ["USB 3.2 (Gen 2×2)","20Gbps（2500MB/s）","SuperSpeed+","20V/5A"], ["USB4 1.0","40Gbps（5000MB/s）","未知","48V/5A"], ["USB4 2.0","80Gbps（10000MB/s）","未知","48V/5A"], ] });

兆芯高性能通用处理器具备覆盖笔记本、台式机、工作站、服务器的全栈硬件解决方案能力，以及强大的软件生态，原生支持以Linux、Windows、国产操作系统、及国产GPU加速卡等为基础的DeepSeek大模型生态。

KX-7000台式机 - 成功本地部署DeepSeek-R1-7B模型，实现高性能桌面平台与先进AI模型的完美结合，充分发挥DeepSeek强大的语义理解和推理能力, 通过与WPS Word、Excel以及VSCode等常用工具的整合，可以实现智能文档处理、数据处理以及智能编程等功能，为用户带来显著的生产力提升和智能化体验。

KH-40000/16服务器 - 成功部署DeepSeek-R1-7B/14B/32B模型，采用联和东海XRS302 AI工作站平台，搭配4张国内高性能GPU推理加速卡，可以提供信创+AI融合的高性价比、稳定高效的推理能力。

KH-40000/16工作站 - 成功部署DeepSeek-R1-32B模型，不仅能够更好发挥模型的强大能力，还能在性能、效率和稳定性上实现全面优化，为更智能的AI应用提供强有力的支持。

KH-40000/32双路服务器 - 支持本地部署DeepSeek R1 671B模型，能够为数学、编程和推理等多个领域应用提供安全可靠、高性能的平台与解决方案。

兆芯凭借已建立的完善且成熟的软硬件自主生态，支持多款国产GPU卡以及麒麟、统信、中科方德等国产操作系统，为部署DeepSeek模型提供了高性能、低成本、自主可控的解决方案。

开天N8 Pro搭载了KX-7000八核处理器，最高频率达3.5GHz，性能比起上一代产品提升了120%；搭配的是DDR5内存和PCIe 4.0 NVMe SSD；采用了14.5英寸的IPS面板，屏占比达90%，显示比例为16:10，分辨率为2560 x 1600，刷新率为90Hz，典型亮度为350尼特，sRGB色域为100%，支持180°开合，带有雾面防眩光设计；支持三屏幕显示（内屏+HDMI+USB-C或者内屏+双USB-C），可通过外接显示器拓展更多工作空间；配备了双风扇双热管的散热系统，独立内循环风道配合开天智能温控系统，实现超强散热、稳定运行；内置85Wh电池，支持PD快充。

接口配置方面，开天N8 Pro提供了两个USB-C接口（3.0标准，支持快充、显示和数据传输）和两个USB-A接口（3.0标准，其中一个支持关机充电和数据传输），另外还有一个USB 2.0接口（隐藏式）、一个HDMI 2.1 TMDS接口、RJ45网口、以及3.5mm音频插孔，同时还配有安全锁和指纹与开机二合一按键，并带有物理防窥开关设计的网络摄像头。

开先KX-7000系列桌面处理器采用了兆芯新一代“世纪大道”自主微架构，针对内核前端设计、乱序执行引擎及执行单元、以及访存层级结构等方面，进行了全新的设计和全面的优化。其兼容x86指令集，支持SM2、SM3、SM4加速指令，还支持处理器和IO虚拟化技术，能在Windows和Linux等主流操作系统运行。新产品最高集成8个高性能核心，拥有4MB的L2缓存和32MB的L3缓存，最高工作频率进一步提高至3.7GHz，相比上一代产品的计算性能提升了2倍。

兆芯还将名为“ZDI 4.0”的自主研发的Chiplet互连架构应用在开先KX-7000系列桌面处理器，将CPU Die和IO Die整合在一颗处理器芯片中，不但加快了处理器的迭代速度，并有效降低研发成本。开先KX-7000系列桌面处理器的I/O接口还得到了全面的升级，支持双通道DDR5-4800/DDR4-3200内存，最大容量可达128GB，同时提供了24条PCIe 4.0通道和2个USB4接口等，可满足绝大多数市场的应用及扩展需求。

开先KX-7000系列桌面处理器还集成了高性能C-1190显卡，支持DirectX12、OpenCL 1.2、OpenGL 4.6以及H.265硬件编解码，支持双路4K视频播放，图形性能提升至上一代桌面产品的4倍。此外，还支持DisplayPort、HDMI和VGA输出，满足超高清影音播放、图像处理等应用需求。

兆芯是上海国资委和威盛（VIA）合资的企业，由于威盛在2000年收购了图形领域曾经的老大S3 Graphics，拥有相关图形技术，同时还获得了x86授权。

开胜KH-40000系列处理器采用了兆芯全新自研的“永丰”架构，基准频率2.0/2.2GHz，最高工作频率2.7GHz。其兼容x86指令集，支持SM2、SM3、SM4加速指令，还支持处理器和IO虚拟化技术、安全启动技术和国标可信计算体系、服务器级别的RAS，同时还进一步增强了BMC管理功能

开胜KH-40000系列处理器提供32核、16核和12核三种配置，最高可提供64MB高速缓存，支持双路64核互连，访存带宽可达200GB/s。基于双路KH-40000处理器开发的64核服务器产品，最高可支持4TB的DDR4 ECC内存，并提供了128条（32核心）或64条（16/12核心）PCIe 3.0通道，还有SATA、USB等I/O接口。

此外，兆芯还推出了开先KX-6000G，这是新一代高效能PC/嵌入式处理器，面向笔记本电脑、无风扇设计的迷你主机、一体机、云终端、工业级设备以及低功耗的嵌入式计算平台。

开先KX-6000G处理器属于4核心产品，最高工作频率3.3GHz，最高可支持64GB的DDR4内存，提供了16条PCIe 3.0通道。其GPU为C-1080，支持DirectX 12、OpenCL 1.2、OpenGL 4.6标准，支持4K显示和硬件加速的4K视频编解码，并增加了对SM2加速指令的支持。兆芯称，新款产品的图形性能提升了4倍，能效比提升60%，封装厚度降低26%，待机功耗降低50%。

兆芯是上海国资委和威盛（VIA）合资的企业，由于威盛在2000年收购了图形领域曾经的老大S3 Graphics，拥有相关图形技术，同时还获得了x86授权。

Centaur CHA处理器内建了8个CNS核心，频率为2.2 GHz，拥有16MB的三级缓存，支持AVX-512指令集，采用台积电16nm工艺制造，内部通过Ringbus环形总线进行互联，AI处理单元也挂在Ringbus上。作为一款曾定位于服务器使用的处理器，Centaur CHA支持四通道的DDR4-3200内存，集成的南桥提供了44条PCIe通道。

在Cinebench R23中，Centaur CHA处理器的单核性能与AMD的Athlon II X2 250相同，略低于FX-8150，不过多核性能与英特尔酷睿i5-6600相近。在Geekbench 5里，Centaur CHA处理器的单核性能略高于FX-8150，多核性能超过酷睿i5-6600，与Ryzen 5 3400G相当。虽然Centaur CHA处理器看上去性能并不突出，不过游戏性能还不错，在游戏《古墓丽影》中的表现与英特尔四核八线程规格的Haswell处理器不相伯仲。此外，数据显示Centaur CHA处理器的功耗约为65W。

随着交易的进行，近期威盛正在网络上出售Centaur位于美国德克萨斯州奥斯汀实验室的一些设备，这意味着威盛将结束美国地区的芯片研发业务。根据描述，在2万平方英尺的实验室内，拥有1200多个不同的设备，包括服务器、电子测试与测量仪器、显微镜和晶圆探测器等。威盛出售这些设施说明双方都不打算继续保留，英特尔可能只是打算为开发人员和一些IP付费，将昂贵的芯片开发设备留在美国对威盛来说也没有任何意义。

威盛出售了Centaur Technology开发团队以后，保留了x86处理器的架构开发和销售权利，同时继续拥有CPU的相关专利。在结束美国地区的CPU开发业务后，未来威盛很可能会专注在其合资的兆芯上。目前兆芯最新的处理器为“陆家嘴”架构的开先KX-6000系列（PC）和开胜KH-30000系列（服务器），最多配置8核心，最高频率为3GHz，采用16nm工艺制造。

图片上的这块显卡不需要外接电源供电，使用了简单的散热器，拥有一个HDMI接口和一个D-Sub接口。22英寸全高清的明基显示器上，显示正在以每秒32帧的速度运行Unigine Heaven基准测试。由于不确定具体设置，性能方面就不能做过多的评价了。

近年除了国产处理器，国产GPU也有了不小的进步。今年天数智芯发布了全自研高性能云端7纳米芯片BI及产品卡，实现国产高性能GPGPU历史上的突破。景嘉微今年或将发布的JM9系列，高端型号的性能指标有望达到GeForce GTX 1080的水平。

资深点的DIY玩家对VIA威盛公司可能还有些印象，王雪红、陈文琦夫妇（创业时还没有结婚）以及林子牧组成的铁三角为VIA打下了一片江山，特别是在奔腾4时代，VIA甚至跟Intel叫板，在内存技术走向上选择了DDR而非Intel力推的Rambus，最终VIA等厂商赢了，Intel认输了。多年前小编看过当时的访谈，陈文琦对低功耗处理器认识非常早，很有前瞻性，可惜VIA身处X86阵营，并没有把握住ARM移动处理器大潮。

HTC、VIA是雪姨的手心手背，不过这几年来两孩子都很苦命，HTC智能手机营收江河日下，VIA公司自从2005年以来也一直亏损。不过本月11日发布的2015年财报中，VIA倒是交出了一份满意的答卷，全年营收47.27亿新台币，运营亏损17.07亿新台币，但是该年度意外获利26.25亿元，因此全年净利润8.23亿新台币，实现了2005年来的首次扭亏为盈。

你一定很疑惑谁给了VIA这么一大笔意外获利——那就是Intel，虽然威盛的低功耗X86处理器被打到找不到北，不过VIA手里有张王牌是Intel一直想要的，因为VIA旗下的威睿电通是高通之外仅有的CDMA专利持有人之一，这笔业务对VIA来说有些鸡肋，因为VIA的CDMA基带最新工艺都是55nm的了，早就落后了，而自身并没有强势的ARM移动处理器，出售CDMA业务也是变现的好选择了，而且还要看到CDMA基带在4G LTE面前已经逐渐被取代了。

因此，去年9月份VIA公司跟Intel达成了合作协议，后者出资约1亿美元收购了威睿电通的CDMA资产，而这笔钱就是VIA公司去年盈利的根本原因。至于Intel，1亿美元对他们来说只不过是九牛一毛，但获得了CDMA专利之后Intel的基带也可以跟高通一样实现全网通了，特别是中国、美国市场还有庞大的CDMA业务，这有助于他们打入iPhone供应链，消息称Intel将为苹果iPhone 7提供LTE基带，获得了大约40%的订单。

陈文琦不仅是VIA的CEO、创始人之一，他老婆的名气要比他更大——HTC董事长王雪红，威盛公司其实也有王雪红的一番心血，当年HTC跟苹果公司打专利战，为了救HTC，威盛还把旗下子公司S3及图形技术专利出售给HTC，虽然只是左手转右手。

这有点扯远了，现在的威盛主要业务是低功耗芯片，比如机顶盒或者嵌入式设备。他们2014年的表现并不好，11月19日还被台湾证交所降级为全额交割股。对于现在这个局面，Digitimes报道称CEO陈文琦表示通过调整产品结构、来自大陆的订单，2015年威盛公司将重返盈利。

他还指出，威盛旗下的VIA Labs、威信科技（Wondermedia）及Genie Networks等子公司情况也在好转，因此他预计2015年公司能重返盈利。

对于大陆地区正在积极扶持半导体产业，陈文琦表示这对台湾及全球半导体公司来说都是一个极大的挑战，不过威盛已经跟国内的公司有良好的合作关系，所以这对威盛的影响很小。
