MAG X870E TOMAHAWK MAX WIFI PZ 战斧导弹背插主板使用纯白设计外观，主板多处都被银白色的马甲覆盖，PCB板也做了纯白设计，颜值相当不错。主板的所有接口均在背面，以提供更加清爽的装机理线效果。主板配备AMD AM5插槽，支持Ryzen 7000/8000/9000系列CPU，并采用14+2+1相（80A）数字供电设计，8层2oz铜服务器级 PCB，以及双8Pin CPU供电接口。主板还内置了“OC Engine”专用芯片，可实现独立的BCLK控制，能够在BIOS中通过异步模式进行精确调谐，提升CPU性能的同时保证iGPU、内存、PCIe和NVMe的稳定。

主板内存插槽为4条，最高支持DDR5-8400+的内存频率，总容量则达到了256GB；板载3条PCIe插槽，其中第1条为PCIe 5.0 x16显卡插槽，配备快拆结构，还有1条PCIe 4.0全长插槽（PCIe 4.0 x4通道）和1条PCIe 3.0全长插槽（PCIe 3.0 x1通道）；4条M.2插槽，其中两个为PCIe 5.0 x4通道（分别支持2260/2280和22210/2280规格），另外两个为PCIe 4.0×4通道（2260/2280规格）；还有4个SATA III接口。

背部接口方面，X870E TOMAHAWK MAX WIFI PZ拥有2个USB 4接口、1个USB 10Gbps Type-C接口、2个USB 10Gbps Type-A接口、3个USB 5Gbps Type-A接口、4个USB 2.0接口、1个HDMI视频接口和网口，以及音频接口。

TUF GAMING B850-BTF WIFI W相较于常规版本的TUF GAMINGB850-PLUS WIFI基本上保持了相同的硬件用料，区别最大是正面的外观设计，除了涂装颜色之外，还覆盖了大面积的盖板遮挡住表面的元件。另外，显卡的快拆设计从原来的按键结构换成了新一代的Q-Release Slim（是改善了显卡“金手指”短端PCB边角在拔插时容易造成磨损问题的版本），一来是方便用户轻松倾斜拔插显卡，二来是为显卡供电所需要的GC-HPWR接口让出位置，经PCB后转换成背面单个16Pin 12V-2x6接口，官方宣称最大支持600W功耗的显卡。此外，最上方的PCIe 5.0 M.2插槽同样换成了高端系列才有的按压式快拆设计。

预览var tableid = settableid(); document.write(''); Table().init({ title:"", header:["TUF GAMING B850-BTF WIFI W主板规格参数"], width: '80%', columnWidth: 'MAX', //表格单元宽度，"MAX"最大内容显示，""AVG"平均，"AUTO"自动，指定[15,16,20] id: tableid, data: [ ["板型","ATX(305*245mm)"], ["芯片组","AMD B850"], ["处理器插槽","AM5，支持AMD Ryzen 7000/8000/9000系桌面处理器"], ["内存插槽","4条DDR5 DIMM，最大支持双通道256GB"], ["内存最高频率","8000MT/s"], ["供电规格","14+2+1路供电（含80A Dr.Mos）"], ["处理器供电插座","8+8-pin CPU供电"], ["PCIe插槽","1×PCIe 5.0×16 插槽(可运行在x16或x8+x8或x8+x4+x4模式)1×PCIe 4.0×4插槽（×16长度，与M.2_3共享通道）1×PCIe 4.0×1插槽"], ["M.2接口","1×PCIe 5.0×4（2280）1×PCIe 4.0×4（22110/2280/2260/2242）1×PCIe 4.0×4（2280）"], ["SATA接口","4×SATA3.0（6Gbps）"], ["背板I/O接口","1×USB 20Gbps Type-C3×USB 10Gbps Type-A4×USB 5Gbps Type-A2×USB 2.0 Type-A1×2.5G网线接口5×3.5mm音频口1×WiFi天线接口1×BIOS更新按键1×HDMI 2.1（最高支持4K@60Hz）1×DP 1.4（最高支持8K@30Hz）"], ["板载扩展接口","1×前置USB 20Gbps Type-C4×USB 2.0（2组接口）2×前置USB 5Gbps（1组接口）7×4针PWM风扇/水泵接针3×5V ARGB接针1×USB4扩展接针"], ["声卡","Realtek ALC1220P"], ["网卡芯片","Realtek 2.5G LAN未知品牌 WiFi 7&蓝牙 5.4"], ["主要配件","2×SATA 6.0Gb/s数据线1×Wi-Fi 7一体式天线2×M.2橡胶垫1×信仰贴纸"],   ] });

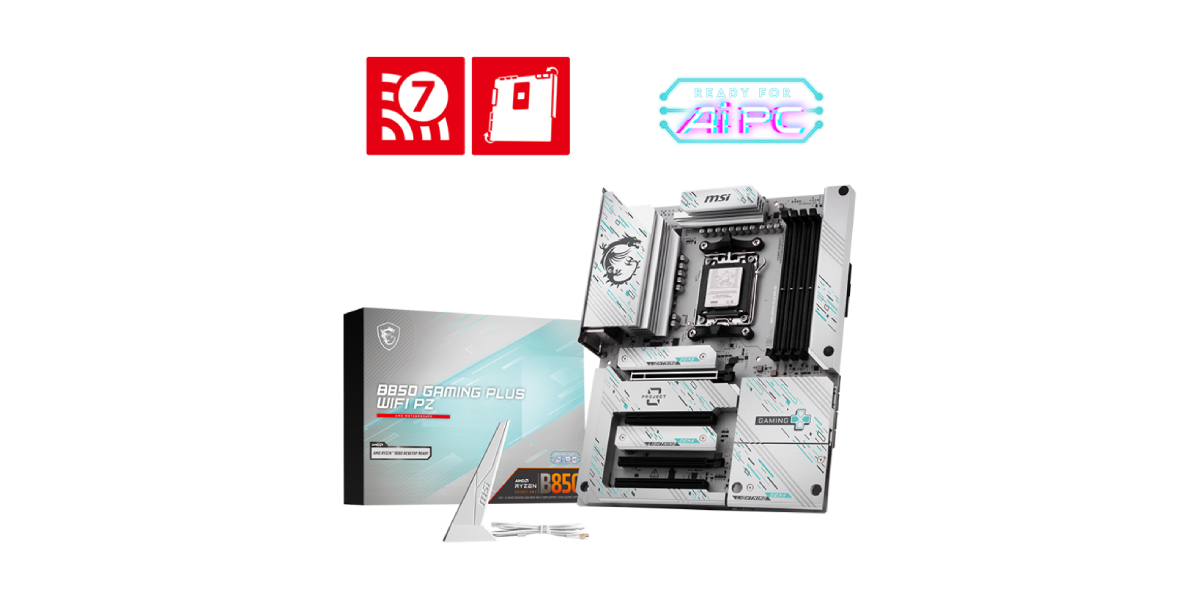

B850 GAMING PLUS WIFI PZ的尺寸为标准的ATX板型，整体装饰沿用了GAMING PLUS系列灰白+浅蓝花纹点缀，由于是背插主板，所以主板真面的马甲覆盖面积相当多，一体感强。主板供电部分采用12+2+1相供电，其中12相为CPU供电，2相为SOC供电，1相为MISC供电，双8pin供电接口；配备了4条DDR5内存插槽，最高可支持DDR5-8200内存，最大内存容量则达到了256G。PCIe插槽数量和M.2硬盘支持上，B850 GAMING PLUS WIFI PZ有4条PCIe全长插槽，其中最上方的显卡插槽支持PCIe 5.0 ×16速率，3号插槽支持PCIe 4.0×4，2/4号插槽支持PCIe 3.0×1；M.2插槽则有3条，1/2号槽为CPU直出，支持PCIe 5.0 ×4和PCIe 4.0 ×4，3号槽则为芯片组引出，支持PCIe 4.0 ×2。主板配备了WiFi 7无线网卡，可使用蓝牙5.4连接。

主板接口方面，B850 GAMING PLUS WIFI PZ背板提供1个USB 10Gbps Type-A接口、4个USB 2.0接口、2个USB 10Gbps Type-C接口、1个USB 5Gbps接口，以及1个5G有线网络接口和1个DP接口。主板内置接口有4个USB 2.0接口、4个USB 5Gbps Type-A接口、1个USB 5Gbps Type-C接口。

B760M PROJECT ZERO为M-ATX规格，长宽均为245mm，采用了银黑配色，覆盖了合金散热装甲，支持LGA 1700插座的英特尔第12/13/14代酷睿桌面处理器，背面带有一个24Pin供电接口和两个8Pin供电接口，另外还有风扇和水泵供电及其他的一些接口。其采用了12+1+1相供电设计；拥有四条DDR5内存插槽，支持Intel XMP 3.0技术，频率可达7800+MHz（OC），最大容量为192GB；配有一条PCIe 5.0 x16全长插槽、一条PCIe 4.0 x4全长插槽、以及一条PCIe 3.0 x1插槽；带有两条PCIe 4.0 x4的M.2 2280插槽，均支持NVMe协议，其中一条还兼容SATA协议，另外还有四个SATA III接口；并配有支持Wi-Fi和蓝牙模块的M.2 2230插槽，支持CNVi协议，提供了支持Wi-Fi 6E和蓝牙5.3的无线模块。

B760M PROJECT ZERO主板在后置I/O方面，配有一个USB 3.2 Gen2 Type-C接口、三个USB 3.2 Type-A接口、四个USB 2.0接口、一个HDMI 2.1接口、一个DP 1.4接口、以及提供了一个2.5Gbps网卡接口，带有Wi-Fi天线接口。值得注意的是，微星为主板提供了一个USB 3.2 Gen2x2前置Type-C插座，另外还有一组USB 3.2 Gen1前置插座。

B760M PROJECT ZERO为M-ATX规格，长宽均为245mm，采用了银黑配色，覆盖了合金散热装甲，支持LGA 1700插座的英特尔第12/13/14代酷睿桌面处理器。其采用了12+1+1相供电设计；拥有四条DDR5内存插槽，支持Intel XMP 3.0技术，频率可达7800+MHz（OC），最大容量为192GB；配有一条PCIe 5.0 x16全长插槽、一条PCIe 4.0 x4全长插槽、以及一条PCIe 3.0 x1插槽；带有两条PCIe 4.0 x4的M.2 2280插槽，均支持NVMe协议，其中一条还兼容SATA协议，另外还有四个SATA III接口；并配有支持Wi-Fi和蓝牙模块的M.2 2230插槽，支持CNVi协议，提供了支持Wi-Fi 6E和蓝牙5.3的无线模块。

B760M PROJECT ZERO主板在后置I/O方面，配有一个USB 3.2 Gen2 Type-C接口、三个USB 3.2 Type-A接口、四个USB 2.0接口、一个HDMI 2.1接口、一个DP 1.4接口、以及提供了一个2.5Gbps网卡接口，带有Wi-Fi天线接口。值得注意的是，微星为主板提供了一个USB 3.2 Gen2x2前置Type-C插座，另外还有一组USB 3.2 Gen1前置插座。

主板的背面带有一个24Pin供电接口和两个8Pin供电接口，另外还有风扇和水泵供电及其他的一些接口。
